主轴中心出水系统,加工中心出水系统,CTS中心出水系统

作者: 发布时间:2022-03-15 17:50:19点击:20283

致力于机床主轴中心出水(高压过滤系统)的研发、生产和销售

主轴中心出水_主轴出水加压_车床切削液出水系统_节能恒压高压中心出水

7Mpa机床主轴中心出水系统 加工中心高压内冷装置

韩国亚隆ACFC中心出水系统压力为2MP~7MPA,前端设置有涡旋过滤和布袋过滤系统,充分过滤调水箱里面的杂质,延长高压泵的使用寿命。由于其良好的性能,为许多机床厂家所亲来。其一直是斗山机床(doosan)),威亚机床(wika),友嘉机床,津上机床的配套供应商。和

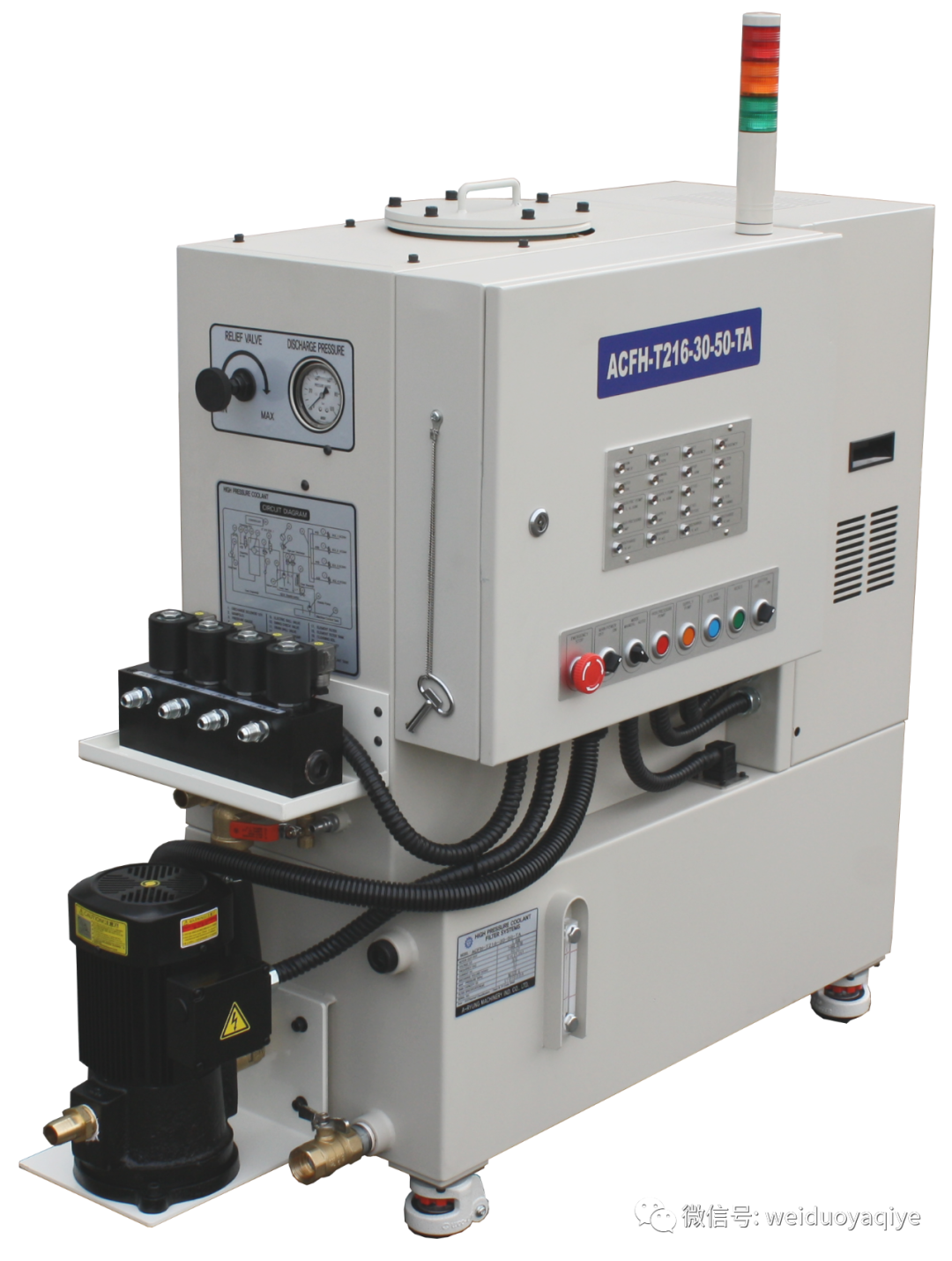

● ACFH Series是高压冷却过滤系统,适用于特殊加工或高速加工的CNC车床上的非水溶性切削液供给。

● ACFH Series是 Element filter 以Suction方式安装,设计成过滤的污泥排到 Suction tank drain, 被Dirty tank的Basket捕捉的结构,

所以污泥处理很容易。

●  高压冷却泵和过滤器组合成一体,设计成箱式,所以外观尺寸紧凑,不受安装场所的限制。

● 产品使用特点

可提高普通钢材及强硬度材质的加工速度,将铁屑高速切成小颗粒后进行排出,改善加工件的表面粗糙度,延长刀具的使用寿命,适用于非

水溶性切削液等有粘度 (10cS - 32cSt) 的液体。

采用适用于水溶性切削油的特殊齿轮的 Non-seal 构造高压泵,具有良好的耐久性。

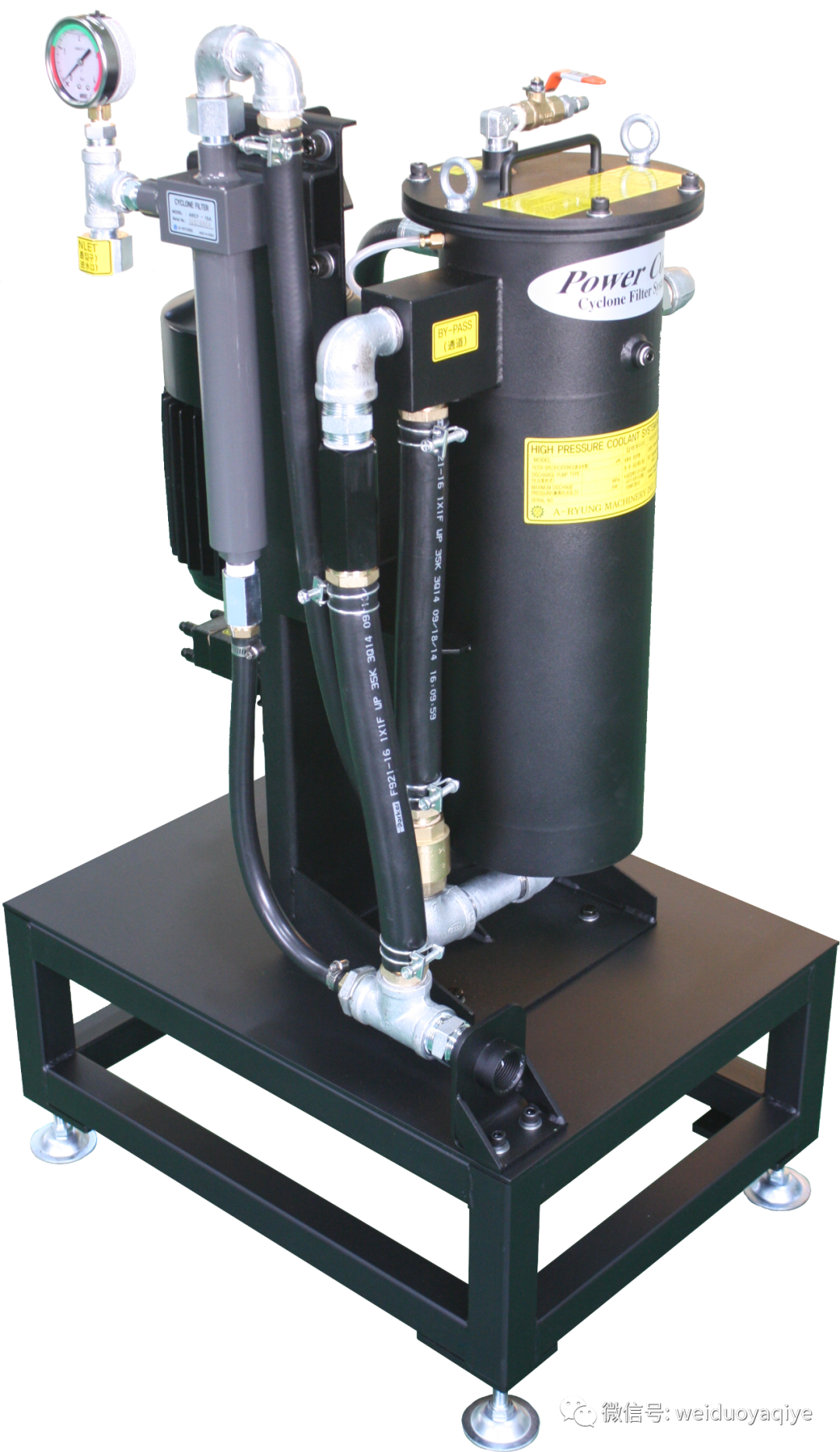

ACFC-G 系列是由 Cyclone filter+Element Filter+Gear Pump system组合而成,外观结构紧凑 节约安装空间,便于维护。

ACFC-G 系列是由 Cyclone filter和 Element filter组合构成 Dual filter system,次通过Cyclone filter过滤掉像铁削一样的

杂质,第二次通过Element filter过滤浮在油面的轻微杂质,过滤效果。

适用本过滤系统的 Cyclone filter不需要更换,可半使用,Element filter按照清洗周期进行清洁后再使用,使用寿命长,减

少更换过滤器的繁琐与成本,使用方便。

Cyclone filter过滤的杂质通过Drain出口排出,用户可在排放处安置一个滤筐,便于收集杂质进行处理。

适用于水溶性切削油等粘度低(2cst) 的液体。

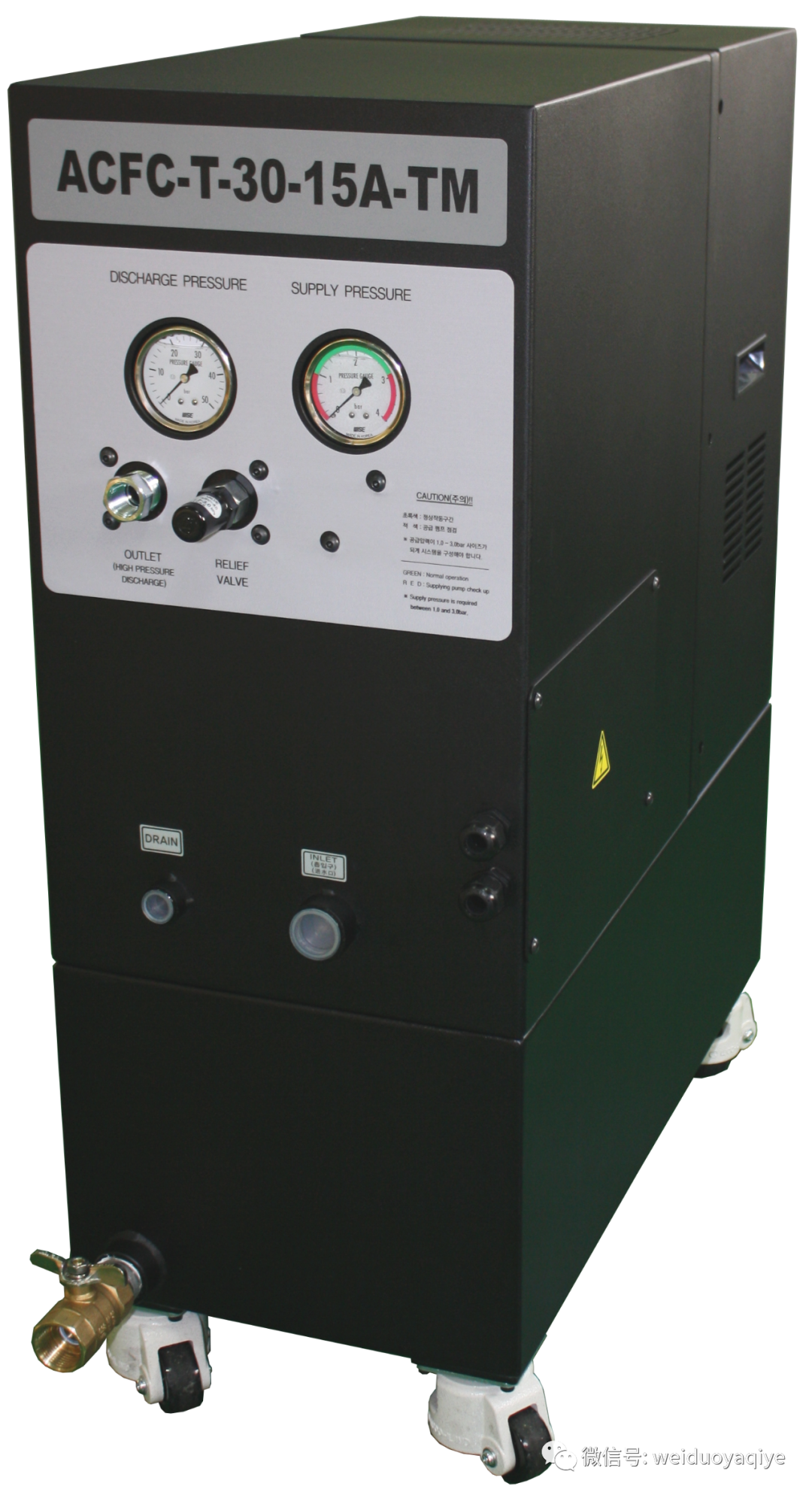

● ACFC Series 由组合 Cyclone filter和 Element filter的 Dual filter system组成, 道 Cyclone filter 过滤切屑等较重的异物, 第二道 Element filter 过滤像

浮游物等较轻的异物, 可以进行彻底的过滤。

● AHFC-G中心出水System 采用的 Cyclone filter 可以半使用, 而无需更换, Eelement filter也设计成根据清洁周期只需用压缩空气清理的结构, 因此使用寿命长, 且因

更换滤芯带来的麻烦和附带费用较少。

● 通过 Cyclone filter和 Element filter过滤的异物, 可通过各自的 Drain口排出, 用户可以在此排放管路上设置滤筐, 便于捕捉异物进行处理。

● ACFC Series 是一种Cyclone filter System,将水泵和过滤器组合成一体, 外观尺寸紧凑, 不受安装场所的限制, 维护管理很容易。

●  比较适合水溶性切削液等粘性较低 (2cSt) 的流体。

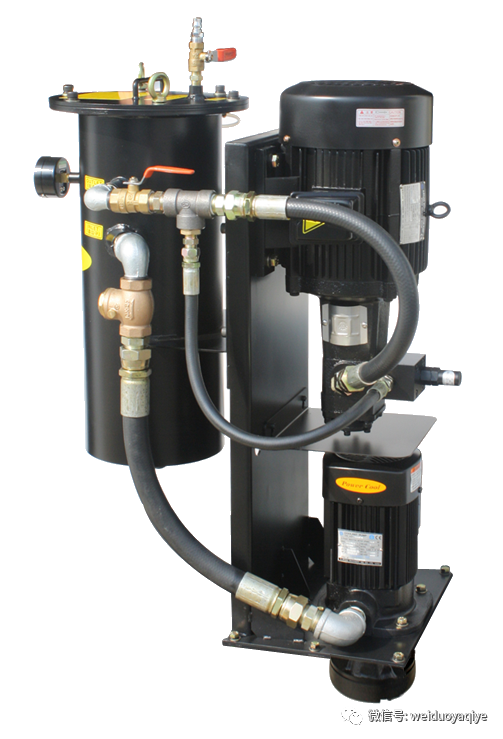

ACFS过滤系统利用气旋原理, 安装高压冷却液专用泵, 适合需要高压的高精度, 高性能, 高转速机床。

●  利用气旋原理制作, 切屑(chip) 不会停滞不前, 而通过排液阀继续流动。

● 由于装有气阀供给空气, 可以清理过滤器内切屑(chip), 从而延长了过滤器更换周期。

● 适用于水溶性及非水溶性切削液。

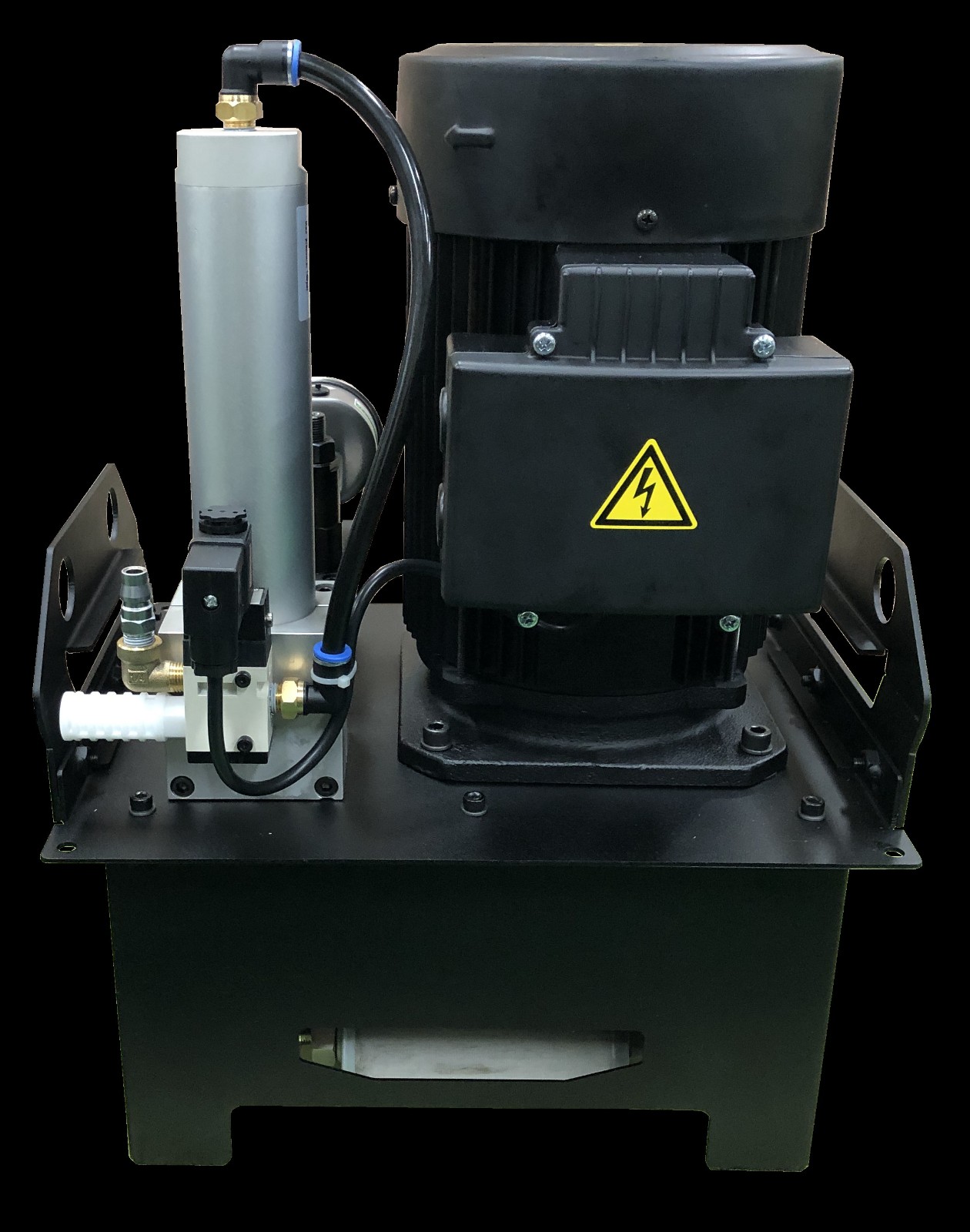

AHGU产品为一体式高压过滤器,外形紧凑,坐立于水箱中易于安装与维护。

产品置有过滤器,便于清洗与排出空气。

输出压力2.0-5.0Mpa,流量20.7L-29.5L/min 电机功率1.5kw 2.5kw 3kw





维多亚主轴中心出水系统,加工中心出水系统,CTS中心出水系统
加工中心加装主轴中心出水后的好处:

排除金属加工中缠屑的烦恼,避免铁屑缠绕在零件与刀具上,让生产更顺畅;
       提高切削速度,提高生产效率;
       刀具磨损降低,降低加工时高温产生的局部温度,延长刀具寿命;

加工中心主轴中心出水的优势特点:

1、大大降低了刀具切削加工时的磨耗,节省了刀具成本;

2、能够改善切削产生的铁屑缠绕,有利于自动化导入;

3、维多亚加工中心主轴中心出水在机床加工时大大提升了切削尺寸的稳定度,同时增加了工件的合格率;

4、维多亚主轴中心出水提高了冷却效果,大大延长了刀具的使用寿命及工件加工质量的稳定性;

5、滤筒精细过滤,优化切削水质,并避免了循环管路的阻塞现象;

6、维多亚加工中心主轴中心出水功能有效提升了机床的钻孔深度及切削速度。

中心出水加壓過濾系統(CTS:coolant through spindal)

 降低刀具更换频率,减低刀具用量;

 品质精稳定性提高,降低降废零件的产生;

 提高零件表面光洁度,提升零件品质。
